【我要印】訊：在鄭州的玻璃網印技術論壇上，慧聰絲印特印網編輯有幸聽到來自田菱的鄭軍明總經理為大家做了《感光膠的基本知識與性能對比》的講座，理論與實際相結合，讓筆者獲益良多。
　
　�。ㄒ唬└泄饽z的分類

  　 1、耐水型

　　2、耐溶劑型

 　   3、耐水兼耐溶劑型

  　  4、SBQ單液型

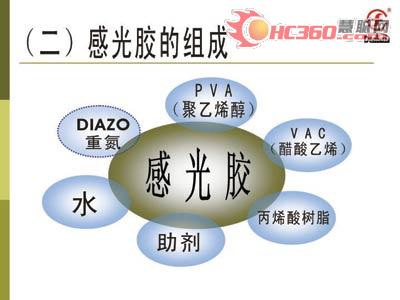

　　（二）屬性

  　  1、外觀4、固含量

   　 2、重量5、粗粒子

 　   3、粘度6、其它

  �。ㄈ�）性能

   　 1、耐性(水、溶劑、其它)

    　2、涂布性

   　 3、曝光性

   　 4、顯影性

   　 5、解像性

   　 6、架橋性

   　 7、耐印性

 　   8、印刷適性

 　   9、保存穩定性

  　  10、剝膜性

　　其中兩款品質卓著的乳劑給大家介紹如下：

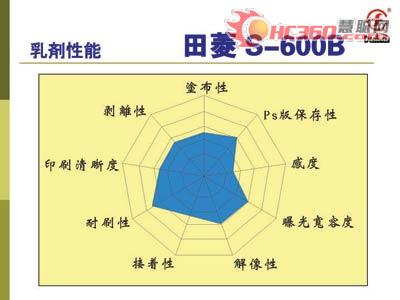

 　   一、田菱S-600B

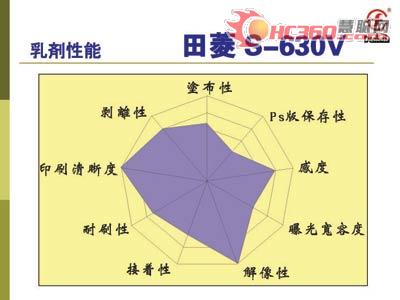

  　二、田菱S-630B

 　　感光膠使用方法：

    　感光膠

    　敏化：用約100克純凈水溶解光敏劑，然后將光敏劑溶液倒入感光膠中，用玻璃棒或木棒進行充分攪拌，待氣泡消失后使用。

    　涂布：用優質刮斗涂布。涂布的特性與網版的尺寸、張力的大小有關。根據印刷物的需要確認涂布工程次數，以便獲得所需的膜厚。

  　  如需2個工程以上涂布的，必須在前一工程涂布網版完全干燥后再進行下一工程，否則會引起膠膜脫落。

    　干燥：干燥溫度控制在40℃為最佳，網版應充分干燥。

    　曝光：最佳光波為300．400nm，若使用超高壓水銀燈或高壓碘鉀燈效果更佳。

    　顯影：顯影通常使用25℃的純凈水。如先在水中浸泡1分鐘顯影效果更佳。推薦使用高壓水槍勻速沖洗版面。

    　干燥：顯影后，先去除網版表面水份，然后再放入40"C：的干燥箱進行干燥，需充分干燥，否則網版易掉膠。

    　二次曝光：對s面進行曝光，曝光時間為P面曝光的2-3倍，可大幅提高耐印率。

    　硬化：待網版完全干燥后，將混合過后的A+B硬化液均勻地涂在網版的P面與s面，1-2分鐘后再清洗干燥，可大幅提高網版耐印率。w-210重氨耐水型感光膠配套使用雙液型硅硬化劑(蘭白油)，可增加網版厚度，大幅提高耐印率。

   　 DlAZO的保存注意事項

   　 感光膠保存：未敏化前感光膠膠體的存放溫度在20℃的冷暗處最佳請勿在超過25℃或低于5℃的環境下保存，否則易產生化學及物理變化，影響正常使用。光敏劑請在0℃-5℃冰箱內儲存。

  　  絲網的脫脂：涂布感光膠前的絲網，應使用中性清洗劑徹底清洗網版除去油脂及污物。充分清洗后干燥，可獲得高品質網版及提高耐印率。

    　光敏劑的溶解：溶解光敏劑應使用純水或純凈水，如果直接使用自來水自來水中的礦物質及水銹會與感光膠產生化學反應，影響性能，嚴重時會使膠體結塊，無法正常使用。

  　  干燥溫度注意事項

   　 干燥箱的溫度以40℃為最佳，超過40℃時，感光膠易產生熱反應，使解像性降低。干燥箱應有排氣裝置，

   　 以便箱內濕氣排出，提高網版完全干燥效率。

    　冬季如果顯影水溫太低，會造成網版顯影不良及解像性下降，推薦用溫水(25℃)進行顯影。

　　【更多精彩關注】
