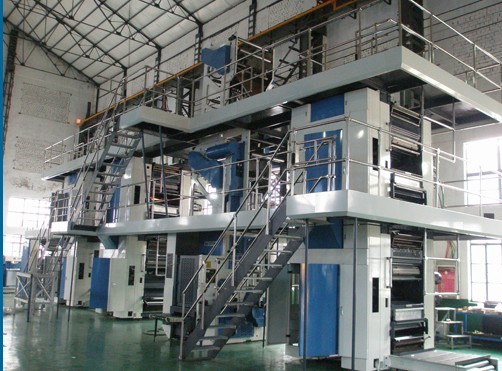

高斯圖文印刷系統(中國)公司 Magnum8卷筒紙膠印機

高斯實用新型專利證書展示

    靈活的H型組合

    印刷部分由兩個H型印刷單元疊加組成一個印刷塔，每個塔配有4臺博世力士樂伺服電機,印刷塔的每一個色組均能自動離合，可用于完成單紙路4/4色、4 /2、4/1的彩色印刷或雙紙路2/2色、2/1色的印刷，每個H型印刷單元可完成單紙路2/2色或2/1色，雙紙路1/1色的印刷。由于采用了單獨驅動 系統，幾位操作人員可同時在不同的機組上進行印前準備、更換印版等作業，大大節省了時間。該機還具有占地面積小、印刷紙路短、套印準等特點。

    新穎的聯接結構

    伺服電機與齒輪的聯接采用特殊的無齒隙彈性聯軸器結構，該結構已獲國家專利，專利號ZL038632.5。

    牢固的印刷主體結構

    發動面、操作面墻板均采用整體澆注框架式結構，中間用撐檔連接組成一個堅固的機架，剛性好、抗振性強、不易變形。

    印刷滾筒采用雙倍徑結構，每個印版滾筒可裝兩塊印版，并可兩邊同時上版。裝版采用窄槽插入式快速上版結構和定位銷固定套準裝置，耐腐蝕、易清潔、操作方便。套準調節采用電動遙控方式，其數據可在顯示屏上顯示。印版滾筒采用整體高級不銹鋼材料加工而成。
膠皮滾筒采用滾枕結構，其穩定性和嚙合點對壓力的控制使網點得到精確的復制，因而能印出高質量的印品。

    印刷滾筒軸承采用從美國進口的高精度預應力軸承，確保印品質量、提高使用壽命。

    最佳的水墨平衡系統

    水墨量的設定能力是通過可編程的非線性算法實現，一種用于輸墨，一種用于潤版，確保水墨平衡在最佳狀態。

    墨斗輥、水斗輥均由單獨免維護無刷電機驅動，既能與整機聯動又可單獨調節。水墨平衡系統根據印刷速度的變化自動跟蹤，因而保證了印刷質量。

    更換水輥和墨輥不會影響已設定好的輥間壓力。

    潤版采用噴霧或毛刷兩種方式供選擇。

    數字式墨色遙控系統及CIP3墨量預置

    墨量控制采用數字式墨色遙控系統，其開放式的墨斗和在紙寬方向上的20個獨立印刷區域的色彩設定能力是通過遙控方式來實現的。如再配置CIP3墨量預置接 口，即印前的墨量數據通過PPF或1-bit TIFF文件生成油墨預置數據傳輸?shù)侥�量預置接口，再通過墨鍵電機自動調整到位，最佳的油墨密度控制及與印刷機速度的同步大大減少了調墨時間和紙張的損 耗。

    系統還具備自適應功能，經微調（精調）后自動記憶并修正，可消除因傳墨機構產生的微量誤差，最終系統將趨于不需任何人工干預的真正的全自動系統，為追求精品印刷提供了技術保證。

    紙路安全及控制

    根據印刷紙路，每個塔都配有先進的斷紙檢測和斷紙刀裝置以及防纏繞裝置，有效保護機器的使用安全。在印刷過程中由于紙張上水后會產生擴張現象，影響套準，因此在每個塔的二、三色組之間裝有防擴張裝置。

    每個塔還配有閉環前張力（Infeed）和后張力（Outfeed）控制系統，保證了印刷狀態下走紙的平穩，套印的準確。

    具有自動穿紙功能，穿紙鏈條在導軌上以35米/分的速度將紙帶從紙架送至印刷機組，導軌的轉向岔口還適用于不同的紙路，根據生產情況可在主控臺上確定最佳穿紙路線，降低了勞動強度，提高了時效。

    強勁的折頁功能

    折頁機采用引進具有世界一流水平的法國高斯Universal75的折頁機技術，關鍵零部件從法國進口，并有法國高斯工程師進行指導。

    該折頁機采用2：3：3結構，折頁速度快、精度高，在存頁模式下可印刷多達80頁對開大報或160頁四開小報，是專為連續24小時進行生產的重負荷而設計。

    具有防塞紙檢測器、出報檢測器、斷紙刀、偏離器及離合器過載保護裝置等多重安全保護。各部分機構易于調整、操作方便。

    先進的供紙系統

    供紙采用同速自動接紙機，接紙成功率高、操作方便、可靠性好。

    數字化流程控制

    建立在Windows操作系統基礎上的印刷機數字化操作系統集成，包括軟件、硬件和接口構成了完整的自定義控制系統。系統的開放式結構也使流程所需的各種銜接變得更為簡單。

    集成式網絡控制系統

    整機采用無軸傳動驅動方式，配備德國博世力士樂的伺服電機及驅動系統。整機的控制其核心基于PC技術，具有高精度位置控制、光纜傳輸、現場總線等計算機通 訊技術。無軸驅動控制應用工控機人機界面、以太網及Profibus總線通訊網絡控制技術。套準控制系統由CAN總線通訊及UNIT智能驅動系統構成，與 以太網連接具備多系統多終端控制能力及多塔驅動能力。

    水墨控制系統采用非線性水墨跟蹤自動控制技術，水墨控制更趨合理。在墨色控制技術上，配備了工業控制PC的人機界面，采用總線通訊技術，提供遙控操作、故障顯示及通訊連接。

    該機還可配置遠程診斷（RPS）功能。
